Fabricacion Y Montaje De Estructuras Metalicas NSR-10, Soldadura Calificada y Sandblasting
Cálculo sismorresistente con disipación moderada (DMO) y especial (DES R=5.0), luces libres superiores a 35 metros sin apoyos intermedios, manufactura CNC milimétrica, preparación de superficies mediante granallado abrasivo certificado y suministro sinérgico directo de concreto premezclado para losas compuestas Steel Deck.
- check_circle Capacidad Mensual: Más de 850 Toneladas procesadas en Bogotá y Valle del Cauca.
- check_circle Ensayos No Destructivos (END): Ultrasonido (UT), Partículas Magnéticas (MT) y Tintas Penetrantes (PT).
- check_circle Tratamiento Abrasivo: Cabina de granallado en túnel continuo para piezas de hasta 24 metros.
- check_circle Montaje y Rigging: Cuadrillas certificadas Res. 4272 con grúas telescópicas hasta 120 Toneladas.
Frabricacion Y Montaje De Estructuras Metálicas en Colombia: Soluciones de Acero de Alta Resistencia y Cumplimiento NSR-10
El dinamismo industrial y logístico de Colombia demanda edificaciones de alto desempeño, capaces de sortear los retos de la compleja geografía andina y la severa sismicidad nacional. En CI CONCRETOS SAS diseñamos, fabricamos y montamos estructuras metálicas pesadas en aceros estructurales de alta resistencia (ASTM A572 Grado 50, A992 y tubulares A500 Grado C), garantizando soluciones integrales que aceleran los tiempos de puesta en marcha y optimizan la inversión de capital en bodegas, naves logísticas, mezzanines, puentes grúa y centros de distribución.

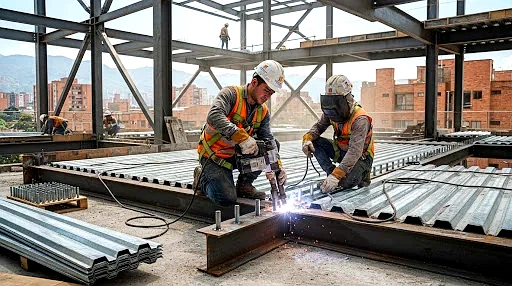

Colocación de Lámina Colaborante y Electrosoldadura de Pernos Nelson Stud
Fijación rápida de láminas calibre 22 e integración de conectores de cortante con pistola de electrofusión bajo norma AWS D1.1 Sección 7, preparando el vaciado continuo con autobomba de concreto premezclado 4.000 PSI.
INGENIERÍA CERTIFICADA
INGENIERÍA CERTIFICADA
Corredores Industriales y Logísticos Estratégicos
Atendemos el despliegue de infraestructura a lo largo de los principales polos económicos de Colombia: la Sabana de Bogotá y Cundinamarca (Funza, Mosquera, Cota, Tocancipá), Antioquia (Valle de Aburrá y Rionegro), el Valle del Cauca (Yumbo, Palmira, Buenaventura), el Eje Cafetero, los Santanderes y la plataforma portuaria del Caribe (Barranquilla, Cartagena y Santa Marta). Gestionamos la logística integral de transporte en camas bajas y permisos viales para vigas de gran peralte y luces continuas.

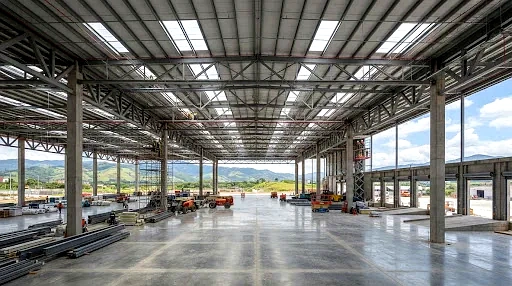

- check_circle Grandes Luces Libres (> 35m): Espacios diáfanos sin columnas intermedias, maximizando la modularidad de racks y patios de maniobras.
- check_circle Capacidad para Puentes Grúa: Diseño y cálculo de vigas carril para puentes grúa monorriel y birriel de 5 hasta 50 Toneladas.
Normativa NSR-10, ICCA y Mitigación Sísmica
Nuestros cálculos estructurales se fundamentan en el Reglamento Colombiano de Construcción Sismo Resistente NSR-10 (Títulos A y F) y las directrices del Instituto Colombiano de la Construcción con Acero (ICCA). Analizamos minuciosamente la disipación de energía sísmica en pórticos con capacidad moderada (DMO) y especial (DES), controlando la relación de derivas horizontales y los efectos P-Delta en concordancia con los decretos locales de microzonificación sísmica.
- check_circle Reducción de Peso hasta -45%: Alivio sustancial del cortante basal sísmico frente al concreto tradicional, crucial en suelos blandos de la Sabana de Bogotá (Decreto 523).
- check_circle Cimentaciones Eficientes: Menor número de pilotes y dados de cimentación reducen directamente los costos y tiempos de la fase de excavación.
1. Ingeniería y Cálculo Nacional
Modelación computacional avanzada en ETABS y SAP2000, análisis tridimensional no lineal, optimización geométrica y cumplimiento estricto de AISC 358 para nudos precalificados.

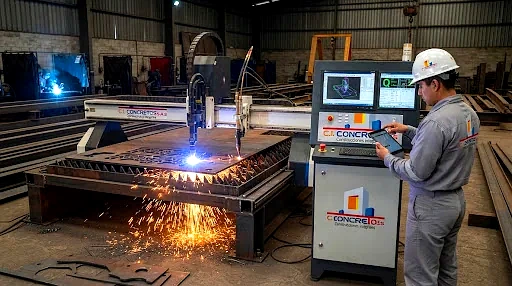

2. Fabricación CNC en Planta Propia
Oxicorte y plasma de alta definición con tolerancias de ±0.5 mm, taladrado continuo, armado robotizado y trazabilidad completa de colada certificada mediante Mill Test Reports.

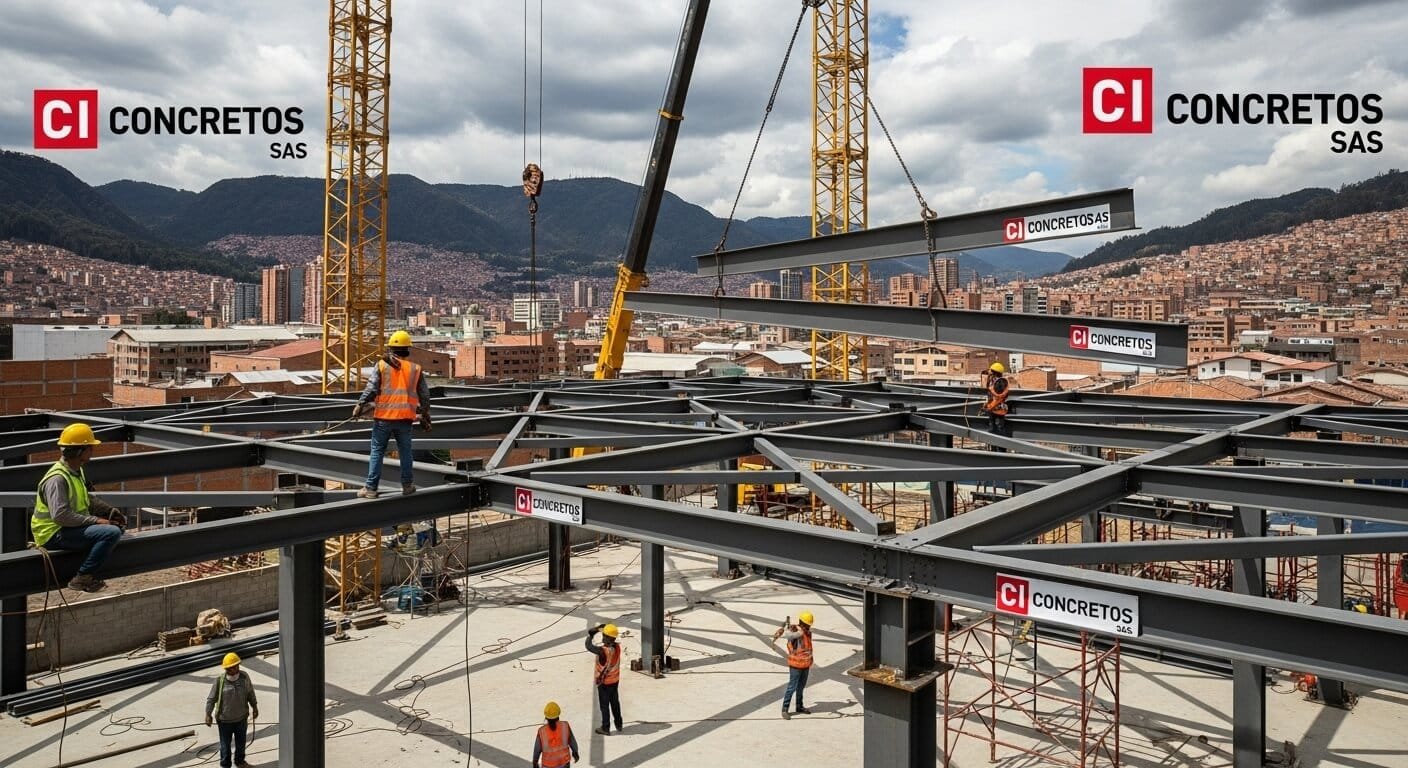

3. Montaje y Rigging Especializado
Cuadrillas certificadas bajo la Resolución 4272 de trabajo en alturas, maniobras seguras con grúas de hasta 120 Toneladas, rigging calificado y pernos estructurales pretensados con torquímetro digital.
4. Red Nacional y Cobertura
Presencia y frentes de obra simultáneos en el centro, occidente, norte y oriente colombiano, con supervisión permanente y entrega formal del Dossier de Calidad ante interventorías.
Operación directa en Bogotá y la Sabana, Medellín y Antioquia y Cali y el Valle del Cauca, complementada con obras civiles e infraestructura pesada, concreto premezclado propio y el portafolio de proyectos industriales ejecutados.
Estructura Metálica + Losas Steel Deck + Concreto Premezclado Bombeado
Eliminamos sobrecostos y desacoples entre proveedores. Como productores directos de concreto premezclado y fabricantes de acero estructural, garantizamos la sincronización perfecta desde las zapatas hasta el vaciado monolítico de placa.
Soluciones Integrales en Estructuras Metálicas en Colombia
Desarrollamos proyectos metalmecánicos de alta ingeniería en todo el territorio colombiano. Desde el cálculo paramétrico y prefabricación CNC de componentes hasta el montaje en alturas y cerramientos industriales de alto rendimiento.
Diseño y Fabricación de Estructuras Metálicas
Ingeniería de detalle bajo normas NSR-10 e ICCA. Prefabricación industrializada en planta con perfiles laminados en caliente y armados en alma llena, corte automatizado y control dimensional milimétrico.
Montaje de Estructuras Metálicas
Ejecución de izajes de alta complejidad con grúas telescópicas homologadas, planes de maniobra certificados, torque controlado en conexiones apernadas y cuadrillas bajo Res. 4272.
Cálculo Estructural de Estructuras Metálicas
Modelación tridimensional y dinámica en software de última generación (ETABS, SAP2000), análisis sismorresistente DMO y DES, optimización de pesos y verificación rigurosa de derivas de entrepiso según Título A y F.
Estructuras Metálicas para Bodegas
Construcción de bodegas de almacenamiento logístico y centros de distribución con grandes luces libres (más de 35 metros sin columnas intermedias), preparadas para tráfico pesado y sistemas de estanterías industriales.
Cubiertas y Estructuras Metálicas
Sistemas de cerramientos superiores autoportantes, estructuras espaciales y soporte para tejas UPVC termoacústicas, láminas de policarbonato, sistemas de aislamiento térmico y recolección pluvial de gran caudal.
Techos en Estructura Metálica
Diseño y montaje de soluciones de techumbre liviana y de alta rigidez para naves comerciales, talleres y plantas industriales, con pendientes óptimas, ventilación tipo monitor y resistencia a vientos huracanados.
Mezzanines Metálicos
Entrepisos modulares de acero para duplicar el área útil en plantas industriales, centros logísticos y locales comerciales; integrados con perfiles W, viguetas secundarias y lámina colaborante Steel Deck.
Estructuras Metálicas para Edificios
Pórticos sismorresistentes de múltiples niveles con conexiones viga-columna precalificadas (AISC 358), núcleos de arriostramiento concéntrico/excéntrico y reducción drástica de tiempos de obra frente al hormigón.
Hangares y Naves Industriales en Colombia
Infraestructura para aeronáutica, manufactura pesada y plantas agroindustriales con capacidad para puentes grúa de 10 a 50 toneladas, portones monumentales y alturas libres superiores a 12 metros.
Cerchas Metálicas
Estructuras reticulares trianguladas en perfiles angulares, tubulares estructurales ASTM A500 o perfiles C, ideales para cubrir grandes luces con peso estructural mínimo y máxima eficiencia de costos.
Reforzamiento Estructural Metálico
Diagnóstico, evaluación de vulnerabilidad sísmica e intervención de edificaciones existentes. Adición de platinas de refuerzo, recrecido de columnas, rigidización de nudos y nuevos arrostramientos concéntricos bajo NSR-10 Capítulo A.10, aumentando la capacidad de carga viva e industrial sin demolición.
Soldadura Certificada AWS en Estructuras Metálicas
Procedimientos de soldadura homologados (WPS y PQR) y soldadores certificados bajo código estructural AWS D1.1 y ASME Sección IX. Ejecución de uniones de penetración completa (CJP) e inspección con Ensayos No Destructivos (END) por ultrasonido y líquidos penetrantes al 100%.
Cobertura Nacional en Montaje y Fabricación
Capacidad logística, transporte escoltado de carga extrapesada/extradimensionada y cuadrillas de montaje simultáneas en los 32 departamentos: Bogotá-Sabana, Antioquia, Valle del Cauca, Santanderes, Eje Cafetero y toda la Costa Caribe colombiana con frentes de trabajo continuos.
Cotizar Estructura Metálica
Evaluación técnica de planos arquitectónicos o cálculo estructural en menos de 24 horas. Desglose pormenorizado de APU (análisis de precios unitarios), tonelaje de acero estimado según NSR-10, pintura epóxica y montaje con grúa en cualquier municipio de Colombia.
Precio m² Estructura Metálica Colombia
Costos referenciales transparentes desde $170.000 hasta $380.000 COP por metro cuadrado según tipología (bodegas, cubiertas, mezzanines o edificios multinivel). Valores calculados por kg de acero instalado ($12.500 – $17.500 COP/kg) ajustados a la complejidad de izaje y geografía nacional.

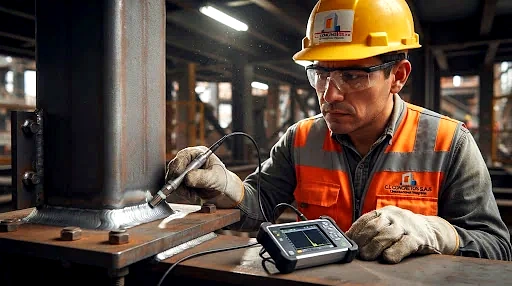

Inspección por Ultrasonido (UT) y Certificación de Soldadura
Evaluación milimétrica con detectores digitales de fallas por ultrasonido e inspectores certificados según estándares ASNT y AWS D1.1, asegurando que cada soldadura en alturas y conexiones cumpla con las especificaciones del diseño estructural.

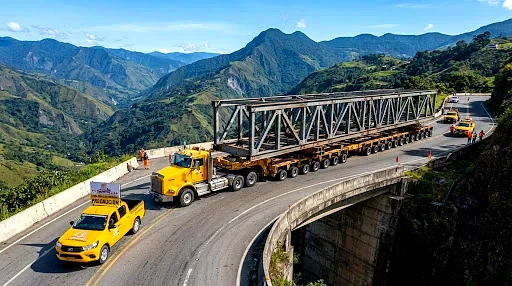

Transporte Extrapesado en los Andes Colombianos
Logística especializada con furgones de escolta y permisos viales para el traslado de vigas de puente y pórticos de gran tonelaje hacia cualquier municipio de Colombia.

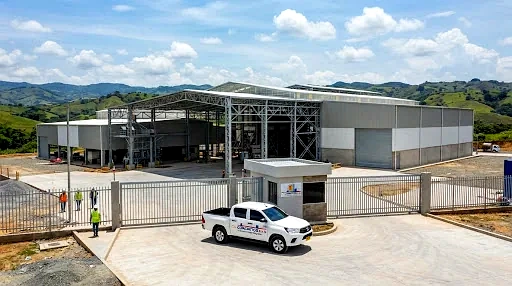

Infraestructura Agroindustrial y Procesamiento
Estructuras resistentes a atmósferas corrosivas para ingenios, plantas de extracción de aceite y centros de acopio en climas tropicales con aceros galvanizados.
Sistemas de Soldadura Industrial Calificada (AWS D1.1 & ASME Sección IX)
La integridad estructural de una edificación sismorresistente en Colombia depende de la calificación de procedimientos de soldadura (WPS), su registro de soporte (PQR) y la homologación periódica de soldadores según el NSR-10 Capítulo F.4. En CI CONCRETOS SAS ejecutamos los cuatro procesos clave de la industria:
Soldadura de Electrodo Revestido (SMAW – Shielded Metal Arc Welding)
Es la tecnología más confiable para uniones en obra donde las ráfagas de viento inhabilitan la protección por gas presurizado. Utiliza electrodos consumibles con revestimientos celulósicos o básicos desoxigenantes.
- • Electrodos E7018 (Bajo Hidrógeno): Imprescindibles para conexiones sísmicas, placas base y empalmes de columnas pesadas. Se almacenan en hornos portátiles a más de 120°C para eliminar el riesgo de fisuración bajo cordón inducida por hidrógeno.
- • Electrodos E6010 / E6011 (Celulósicos): Destinados a pases de raíz de penetración forzada en tuberías y juntas biseladas estrechas.
Soldadura Semiautomática MIG / MAG (GMAW – Gas Metal Arc Welding)
Proceso continuo empleado en nuestras plantas de fabricación para la unión de almas y patines en vigas de alma llena (perfiles IPE, HEA, vigas puente). Utiliza alambre macizo ER70S-6 con protección de mezcla gaseosa activa (Arcal 80/20 Ar/CO2).
- • Cero Escoria Residual: Minimiza tiempos de limpieza entre pasadas, permitiendo cordones de filete uniformes y limpios sin inclusiones no metálicas.
- • Modo de Transferencia por Spray / Pulsado: Máxima penetración en uniones en ángulo de cartelas de pórtico y vigas carril de puente grúa.
Soldadura TIG al Argón (GTAW – Gas Tungsten Arc Welding)
Utiliza un electrodo no consumible de tungsteno dopado al torio o lantano y gas inerte de argón de pureza 99.999%. Es el método de mayor control térmico para piezas de alta exigencia donde no se admite ninguna salpicadura ni discontinuidad superficial.
- • Pases de Raíz Críticos: Asegura penetración completa y respaldo perfecto en nudos tubulares HSS, recipientes y bridas estructurales.
- • Aceros Inoxidables y Disímiles: Empleado en pasarelas peatonales costeras e infraestructura de la industria farmacéutica y de alimentos.
Soldadura Tubular con Fundente (FCAW – Flux-Cored Arc Welding)
Utiliza un alambre tubular continuo hueco que alberga fundente mineral activo en su interior. Puede operar como autoprotegido (FCAW-S, electrodos E71T-8 para campo sin gas) o asistido por gas externo (FCAW-G, electrodos E71T-1M para taller pesado).
- • Nudos Sismorresistentes Especiales (DES): Cumple con las exigencias de tenacidad al impacto Charpy V-Notch (≥ 27 J a -29°C) exigidas para pórticos con capacidad especial de disipación de energía.
- • Espesores Mayores a 38 mm: Permite biseles profundos en ‘V’ y uniones a tope de penetración completa en cartelas de contraventeo sin defectos de falta de fusión.

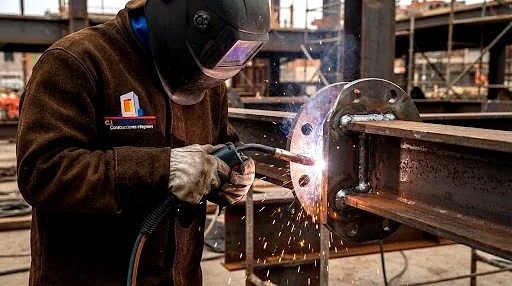

Uniones Soldadas de Penetración Completa (CJP)
Procedimientos calificados según AWS D1.1 con precalentamiento controlado, control de temperatura entre pasadas y cordones libres de socavaciones ni inclusiones de escoria, garantizando ductilidad plena en sismo severo.
| Proceso AWS | Consumible / Alambre | Protección Gaseosa | Tasa Deposición | Penetración | Aplicación Primaria en Colombia (NSR-10) |
|---|---|---|---|---|---|
| SMAW (Manual Arco) | AWS E7018 / E6010 | Escoria sólida de fundente | 1.8 – 2.5 kg/h | Media / Alta | Montaje de campo, conexiones en altura, placas de anclaje base. |
| GMAW (MIG / MAG) | AWS ER70S-6 | Mezcla 80% Ar / 20% CO2 | 4.0 – 6.5 kg/h | Media | Armado continuo de vigas IPE/HEA en taller, ensambles automáticos. |
| GTAW (TIG Argón) | AWS ER70S-2 / ER308L | Argón Grado 5.0 (99.999%) | 0.8 – 1.2 kg/h | Focalizada | Pases de raíz críticos, nudos sismorresistentes y acero inoxidable. |
| FCAW (Flux-Cored) | AWS E71T-1M / E71T-8 | 100% CO2 o Autoprotegido | 5.5 – 9.0 kg/h | Muy Profunda | Pórticos especiales DES, nudos viga-columna, cartelas de gran espesor. |

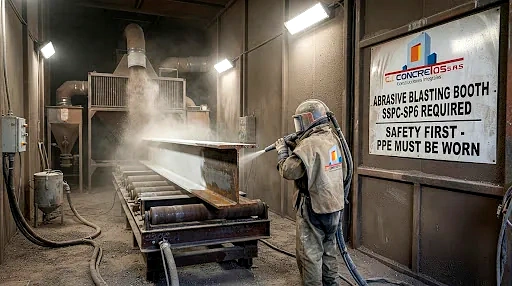

Procesos de Sandblasting / Abrasive Blasting (AB) y Protección Anticorrosiva
En la ingeniería internacional el término técnico normalizado es Abrasive Blasting (AB) o chorreado abrasivo presurizado. En Colombia se le conoce ampliamente como Sandblasting. Esta operación remueve totalmente la cascarilla de laminación (mill scale) y el óxido ferroso, generando un perfil de rugosidad mecánica (Anchor Pattern de 50 a 85 micras) indispensable para asegurar la adherencia molecular del sistema de recubrimiento epóxico.
Bead Blasting (Microesferas de Vidrio)
Utiliza esferas microscópicas de vidrio sodocálcico. Produce un acabado satinado uniforme y martillado sin desbaste de material base. Ideal para piezas de acero inoxidable y arquitectura vista.
Shot Blasting (Granallado de Acero)
Disparo de granalla esférica (Steel Shot) o angular (Steel Grit) mediante turbinas centrífugas en túnel continuo. Elimina cascarilla pesada en perfiles IPE/W y forja el anclaje más robusto para ambientes marinos.
Garnet Blasting (Granate Mineral)
Abrasivo mineral natural de almandina, ecológico y 100% libre de sílice libre cristalina (cero riesgo de silicosis según normas SST colombianas). Gran velocidad de limpieza con bajo consumo de material en campo.
CO2 Blasting (Hielo Seco)
Pellets de dióxido de carbono comprimido a -79°C que subliman al impactar. Limpieza no abrasiva y dieléctrica para motores de puentes grúa y maquinaria industrial sin dejar residuos secundarios.
Tabla Maestra de Homologación: Normas SSPC / NACE (AMPP) vs ISO 8501-1
Auditoría AMPP (Steel Structures Painting Council & NACE)| Grado de Limpieza Abrasiva | Norma SSPC / NACE (EE.UU.) | Norma ISO 8501-1 (Int.) | Criterio Técnico de Inspección en Taller y Obra | Recomendación Primaria |
|---|---|---|---|---|
| Metal Blanco (White Metal Blast Cleaning) | SSPC-SP 5 / NACE N° 1 | Sa 3 | 100% libre de toda cascarilla, herrumbre, pintura y contaminantes visibles. Color grisáceo metálico perfectamente uniforme. Sin sombras ni vetas bajo inspección óptica. | Inmersión Química Severa |
| Metal Casi Blanco (Estándar CI) (Near-White Blast Cleaning) | SSPC-SP 10 / NACE N° 2 | Sa 2 ½ | Remueve completamente óxido y cascarilla. Se permiten únicamente sombras o rayas tenues en no más del 5% del área total. El estándar de mayor exigencia y durabilidad en Colombia. | Puentes & Naves NSR-10 |
| Chorreado Comercial (Commercial Blast Cleaning) | SSPC-SP 6 / NACE N° 3 | Sa 2 | Remueve suciedad y óxido suelto. Se admite hasta un 33% de sombras firmes o manchas residuales de cascarilla de laminación compacta. | Cubiertas Interiores C1/C2 |
| Chorreado Ligero / Ráfaga (Brush-Off Blast Cleaning) | SSPC-SP 7 / NACE N° 4 | Sa 1 | Pasada rápida que retira únicamente escamas de óxido y capas de pintura desprendidas, manteniendo el recubrimiento firme. | Mantenimiento Preventivo |
Remoción de Cascarilla y Perfil de Anclaje de 50 a 85 µm
El chorreado abrasivo comercial y casi blanco (SSPC-SP10 / Sa 2 ½) erradica el óxido ferroso previo a la imprimación epóxica rica en zinc, garantizando una vida útil anticorrosiva de más de 20 años en vigas de gran escala.
Esquemas de Pintura Tri-Capa de Alto Desempeño (C3, C4 y C5-M Marino)
1. Imprimante Catódico: Epóxico Rico en Zinc (Zinc-Rich Primer) con 80% de zinc metálico en película seca (3.0 mils).
2. Capa Barrera Intermedia: Epóxico Poliamida de altos sólidos de baja permeabilidad al vapor de agua (4.0 – 5.0 mils).
3. Esmalte de Acabado: Poliuretano Alifático bicomponente con estabilizador UV, resistente al caleo e intemperismo (2.5 – 3.0 mils).
Ingeniería Sismorresistente NSR-10: Criterios de Diseño en Títulos A y F
Colombia posee una compleja interacción tectónica entre las placas de Nazca, Sudamericana y Caribe. El Reglamento NSR-10 exige un modelado dinámico computacional y diseño por capacidad para asegurar que la estructura disipe energía sísmica mediante deformaciones plásticas en vigas sin sufrir colapso frágil de conexiones ni pandeo prematuro de columnas.
Pórticos DMO vs DES
• DMO (Capacidad Moderada de Disipación): Empleado con coeficientes de modificación sísmica R = 3.0 a 4.0. Se aplica en zonas de amenaza sísmica intermedia con arriostramientos concéntricos tipo Chevron o Cruz de San Andrés.
• DES (Capacidad Especial de Disipación): Obligatorio en zonas de sismo severo con factor R = 5.0. Exige estricto cumplimiento de columna fuerte – viga débil, cartelas con zona de rótula plástica protegida y control de pandeo lateral-torsional (PLT).
Derivas de Entrepiso & Efectos P-Δ
El Título A.6 del NSR-10 impone un límite de desplazamiento horizontal de entrepiso del 1.0% de la altura de piso para pórticos de acero.
Analizamos la no-linealidad geométrica de segundo orden (efectos P-Delta) en software ETABS y SAP2000, integrando conexiones precalificadas de acuerdo con el código AISC 358 (BFP – Bolted Flange Plate, WUF-W y End-Plate con pernos pretensados ASTM A490).
Microzonificación en Colombia
• Sabana de Bogotá (Decreto 523): Suelos lacustres arcillosos blandos (Zonas 200 y 300) con amplificaciones dinámicas de onda de período largo. El acero aligera hasta un 45% la carga a cimentación.
• Cali & Suroccidente: Amenaza sísmica alta por subducción pacífica y fallas de Romeral y Cali-Patía.
• Costa Caribe: Cargas de viento predominantes bajo Título B (ráfagas > 120 km/h) y corrosión salina marina.
Conexiones Precalificadas AISC 358-16 / NSR-10 Capítulo F
Detalle técnico de conexiones a momento tipo Bolted Flange Plate (BFP) con pernos de alta resistencia ASTM A490 y platinas de continuidad, asegurando disipación inelástica controlada sin fracturas en nudos viga-columna.

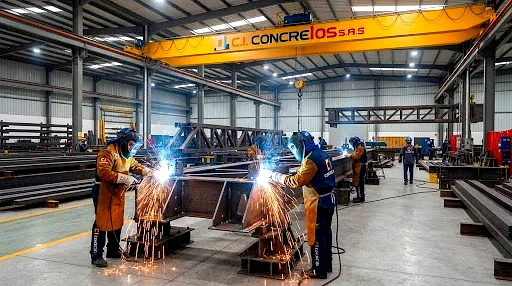

Infraestructura Industrial de Manufactura y Montaje Certificado
Taller metalmecánico propio con metodología 5S, puentes grúa de gran tonelaje, oxicorte computarizado y cuadrillas de izaje con planes de rigging homologados en todo el país.

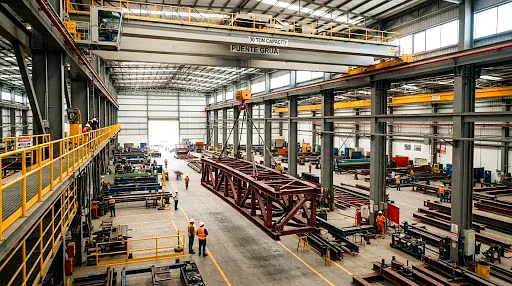

Fabricación Pesada y Capacidad de Maniobra
Hangar industrial de alta capacidad equipado con puentes grúa para estructuras de gran peralte, mesas de armado tridimensional y flujo continuo bajo metodología 5S.
Grandes Luces Diáfanas y Montaje Especializado
Montaje de cerchas de alta rigidez y columnas compuestas para centros de distribución y plantas agroindustriales con máxima eficiencia espacial en Colombia.
Matriz de Aceros Estructurales: Límites de Fluencia y Criterios NSR-10 Título F
Para garantizar que los pórticos sísmicos desarrollen disipación dúctil sin ruptura súbita, el NSR-10 exige un riguroso control de la relación entre el esfuerzo de fluencia y el esfuerzo último (Fy / Fu ≤ 0.85), así como elongaciones mínimas superiores al 18% en probetas normalizadas.
| Norma ASTM / NTC | Límite Fluencia (Fy Mín) | Resistencia Tracción (Fu) | Elongación (200 mm) | Relación Fy / Fu | Aplicación Principal en Edificaciones |
|---|---|---|---|---|---|
| ASTM A36 NTC 1985 / Carbon Steel | 36 ksi (250 MPa) | 58 – 80 ksi (400 – 550 MPa) | 20% Mín. | ≤ 0.62 | Placas base de cimentación, rigidizadores, ángulos de arriostramiento secundario y cartelas simples. |
| ASTM A572 Grado 50 NTC 1950 / HSLA Colobio-Vanadio | 50 ksi (345 MPa) | 65 ksi (450 MPa) | 18% Mín. | ≤ 0.77 | Vigas armadas principales de pórticos IPE/HEA, columnas de alta capacidad y vigas de rodadura para grúas. |
| ASTM A992 Perfilería W Sismorresistente | 50 – 65 ksi (345 – 450 MPa) | 65 ksi Mín. (450 MPa) | 18% Mín. | ≤ 0.85 (Estricto) | El acero obligatorio por NSR-10 para perfiles de ala ancha en pórticos DES. Garantiza rango de fluencia estrecho. |
| ASTM A500 Grado C Tubulares Conformados HSS | 50 ksi (345 MPa) | 62 ksi (427 MPa) | 21% (en 50mm) | ≤ 0.81 | Columnas compuestas rellenadas con concreto premezclado, cerchas espaciales tridimensionales y correas de cubierta. |

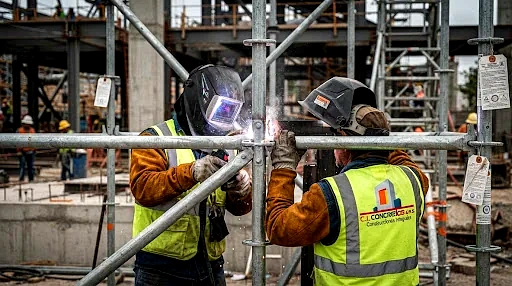

Protocolo de Seguridad SST: Resolución 4272 de 2021 y EPP de Soldadura
El montaje de acero estructural en Colombia clasifica como actividad de Alto Riesgo Clase V. Cumplimos a cabalidad los lineamientos de la Resolución 4272 de 2021 del Ministerio del Trabajo para labores en alturas superiores a 2.0 metros y las medidas preventivas para soldadura en caliente:
Es mandatorio y causal de suspensión inmediata de labores el encendido de arco eléctrico sin la careta de soldar con filtro fotosensible automático o sombra fija DIN 11-13 en posición completamente abatida y asegurada, protegiendo al operador contra fotoqueratitis por radiación UV/IR.
Uso obligatorio de respirador de media cara de silicona 3M Serie 7502 con filtros para partículas y vapores metálicos P100 (referencia 2097), con capa de carbón activado para retener humos de manganeso, zinc y ozono durante la soldadura y granallado.
Arneses de cuerpo entero en kevlar dieléctrico con doble eslinga de posicionamiento y absorbedor de choque conectado a líneas de vida de cable de acero de 3/8″. Complementado con polainas, delantal y guantes de carnaza de caña larga cosidos con hilo kevlar ignífugo.
Calculadora Paramétrica de Estructuras Metálicas (Largo × Ancho × Altura)
Modele instantáneamente su proyecto estructural en Colombia. Cómputo exacto de área en planta, volumen, estimación de tonelaje de acero estructural bajo NSR-10 (Títulos A y F), puente grúa, sobrecargas de viento y desglose preliminar de APU.
Cómputo en Tiempo Real
Precios Referenciales en Colombia (Vigencia 2026)
Costos calculados a partir de los índices de insumos de acero internacional, perfilería pesada laminada, mano de obra calificada bajo NSR-10 y equipos de izaje en obra:
El precio por kilo de acero estructural montado se desglosa según el peso de perfiles IPE/HEA, la clase de pernos ASTM A325/A490, la complejidad de izaje con grúa y el esquema de pintura anticorrosiva. Cada proyecto incluye memorias de cálculo y planos firmados por ingeniero calculista para radicación ante Curaduría Urbana en cualquier municipio del país.
Naves Industriales & Bodegas
Pórticos IPE/HEA de alma llena, cerchas de techo y pintura epóxica.
Mezzanines + Steel Deck
Sistema colaborante completo: vigas W pesadas, viguetas, lámina Steel Deck cal. 22, pernos stud y vaciado con concreto bombeado 4.000 PSI.
Cubiertas Reticulares
Estructura reticular en tubería ASTM A500 para claros mayores a 30m. (Nota: valor solo para estructura portante metálica; teja traslúcida o termoacústica UPVC se cotiza por separado según especificación).
Edificios Multinivel NSR-10
Consumos de 55 a 85 kg/m² con pórticos especiales DMO/DES, nudos precalificados y ensayos END 100% ultrasonido.
* Valores antes de IVA para territorio nacional 2026. Los presupuestos finales se ajustan según la topografía, sobrecargas vivas y la memoria de cálculo definitiva.
Sinergia Operativa: Losas Steel Deck y Concreto Premezclado Bombeado
Una de las ventajas competitivas de CI CONCRETOS SAS es la eliminación de la fricción entre el fabricante de estructuras y la empresa concretera. Proveemos el sistema de losa colaborante integralmente, garantizando que el acero trabaje en perfecta sección compuesta con el concreto:
Steel Deck Calibre 22
Instalación de lámina de acero galvanizado G-90 con indentaciones mecánicas que actúan como formaleta permanente y refuerzo positivo a flexión para soportar cargas constructivas.
Nelson Studs Soldados
Soldadura automática por arco con virola de cerámica refractaria bajo AWS D1.1 Sección 7, transfiriendo los esfuerzos rasantes entre las vigas metálicas y la losa de concreto.
Concreto 4.000 PSI con Bomba
Suministro directo desde nuestras plantas de concreto con autobomba pluma telescópica, aditivo reductor de agua de alto rango y fibra sintética estructural contra retracción plástica.
Preguntas Frecuentes de Contratistas e Interventores
Respuestas técnicas fundamentadas en el Reglamento Colombiano NSR-10, normatividad AWS y estándares internacionales SSPC/ISO.
¿Cuál es el alcance geográfico para el transporte y montaje de estructuras pesadas? expand_more
¿Cómo se definen los factores de disipación sísmica DMO y DES en el cálculo estructural? expand_more
¿Qué documentos y certificaciones componen el Dossier de Calidad final para interventoría? expand_more
¿Por qué es fundamental la preparación superficial al grado Metal Casi Blanco (SSPC-SP 10 / Sa 2 ½)? expand_more
¿Cómo influye la relación de fluencia Fy/Fu ≤ 0.85 en la seguridad sismorresistente? expand_more
¿Qué ventajas técnicas ofrece coordinar la estructura metálica y el concreto premezclado con el mismo proveedor? expand_more
¿Qué medidas de seguridad se aplican en el montaje según la Resolución 4272 de 2021? expand_more
¿En cuánto tiempo entregan una propuesta técnica y cotización formal de obra? expand_more
Solicitud de Memoria de Cálculo y Asesoría Inmediata
Envíenos sus planos arquitectónicos o de detalle preliminar. Nuestro equipo de ingenieros con posgrado en estructuras analizará las solicitaciones sísmicas de su municipio para entregar una propuesta óptima en menos de 24 horas.
Garantía Estructural NSR-10
Firmas de ingenieros con matrícula profesional COPNIA activa.
Contrato Integral Llave en Mano
Estructura metálica, pernos conectores, Steel Deck y concreto premezclado.
¿Busca soluciones de taller —cerchas para casas, cubiertas livianas o cerrajería de obra?
Conozca nuestra División de Carpintería Metálica y Estructuras Livianas: portones, mezanines, barandas y cubiertas a medida con entrega directa de taller.
Mesa de Radicación de Proyectos y Planos Estructurales
Radique sus planos arquitectónicos, modelos IFC/DWG o memorias de cálculo para todo el territorio nacional. Respuesta técnica y pre-dimensionamiento en menos de 24 horas.
Ingeniería sismorresistente NSR-10, fabricación CNC de estructuras metálicas pesadas, procesos de soldadura certificada AWS D1.1, sandblasting y suministro directo de concreto premezclado en Colombia.
Normativa Aplicada
- NSR-10: Título A (Sismo) y Título F (Acero)
- AWS D1.1 / D1.1M:2020 (Structural Welding)
- AISC 360 / AISC 358 (Conexiones Sísmicas)
- AMPP SSPC-SP10 / ISO 8501-1 Sa 2 ½
- MinTrabajo: Resolución 4272 de 2021
Plantas & Operaciones
Atención a Obra
Línea nacional para directores de obra, calculistas e interventores:
call +57 317 875 2705 mail proyectos@ciconcretos.com.co Lunes a Sábado: 6:00 AM – 6:00 PM
