Estructuras Metálicas en Barranquilla: Fabricación, Montaje NSR-10 y Protección Anticorrosiva Marina
CI CONCRETOS S.A.S. diseña, fabrica y monta estructuras metálicas en Barranquilla y el Costa Caribe bajo norma NSR-10: naves industriales, bodegas logísticas, mezanines y cubiertas de grandes luces con soldadura calificada AWS D1.1, trazabilidad Mill Test y montaje seguro en topografía costera.
- check_circle Cobertura directa: Barranquilla, Soledad, Puerto Colombia, Puerto Colombia, La Estrella, Bello, Girardota, Copacabana, Malambo, Galapa y corredor Barranquilla-Puerto Colombia.
- check_circle Ensayos No Destructivos: Ultrasonido (UT), Partículas Magnéticas (MT) y Tintas Penetrantes (PT) en uniones críticas.
- check_circle Montaje en altura y ladera: cuadrillas certificadas Res. 4272 con planes de rigging para terreno montañoso.
- check_circle Anticorrosivo para clima húmedo: sistemas epóxicos + poliuretano alifático certificados para el Costa Caribe.
Estructuras Metálicas para la Industria del Costa Caribe y el corredor Barranquilla-Puerto Colombia
La demanda de estructuras metálicas en Colombia se concentra en corredores logísticos y manufactureros; en Atlántico, el corredor portuario Barranquilla-Soledad, los parques industriales de Galapa y Malambo, y las zonas fabriles de Soledad y Galapa exigen soluciones de acero de rápida ejecución y alta performance sísmica. Atendemos cada tipología con ingeniería de detalle propia.
Bodegas y Naves Logísticas
Naves de grandes luces (>35 m sin apoyos intermedios) para parques industriales de Galapa, Malambo y el corredor Vía 40 / corredor portuario. Integración de losa compuesta Steel Deck con concreto premezclado propio para cimentaciones y pisos industriales.
Mezanines y Ampliaciones de Carga
Entrepisos modulares de acero para duplicar área útil en fábricas y bodegas de Soledad, Galapa y Malambo sin detener la operación: perfiles W, viguetas secundarias y conexiones empernadas de mínima invasión.
Cubiertas y Cerchas Autoportantes
Cerchas reticulares trianguladas y cubiertas de grandes luces para coliseos, centros de distribución y edificios comerciales del Área Metropolitana, con láminas UPVC termoacústicas y canaletas de gran caudal para régimen de lluvias antioqueño.
Puentes Grúa y Pórticos Industriales
Vigas carril y pórticos rígidos calculados para puentes grúa monorriel y birriel de 5 a 50 toneladas en plantas manufactureras de Barranquilla, con control de flechas y derivas según AISC y NSR-10 Título F.
Del Modelo BIM al Izaje en Montaña: Ejecución Integral en Atlántico
Detalle en Tekla / AutoCAD
Modelación BIM y planos de taller (shop drawings) con despiece por pieza, conexiones precalificadas AISC 358 y memorias de cálculo NSR-10 Títulos A y F. Entregamos el paquete de ingeniería para aprobación de la interventoría antes de cortar la primera placa.
Corte CNC y Soldadura Calificada
Oxicorte y plasma de alta definición con tolerancia ±0.5 mm, taladrado continuo y soldadura MIG/MAG bajo procedimientos WPS-PQR calificados AWS D1.1. Cada unión crítica se verifica con ensayos no destructivos: ultrasonido, partículas magnéticas y tintas penetrantes.
Logística y Montaje en Ladera
Transporte en cama baja con permisos de carga extradimensionada para vigas de gran peralte hacia el Valle y el Oriente. Montaje con grúas telescópicas de hasta 120 toneladas, rigging planificado y cuadrillas certificadas Res. 4272 para operación segura en topografía costera y lotes de acceso restringido.
Sistema de Pintura para la Humedad del Costa Caribe
Con salinidad atmosférica clasificable como C4-C5M, brisa marina permanente y temperatura promedio de 28 °C, el acero en Barranquilla exige un esquema anticorrosivo riguroso. Aplicamos el ciclo completo: granallado de preparación, primario epóxico rico en zinc y acabado poliuretano alifático resistente a UV e intemperismo permanente.
ETAPA 1 · ACERO BASE

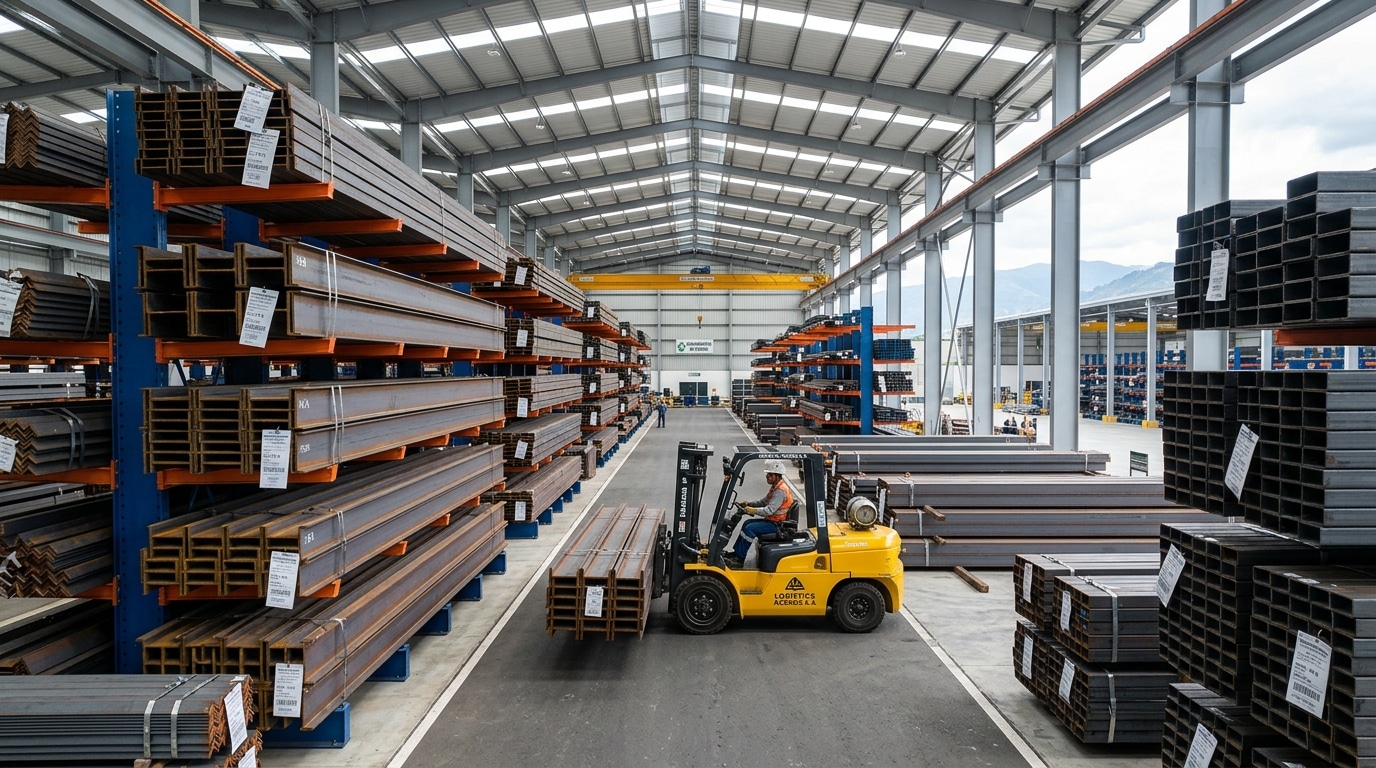

Ingeniería CertificadaRecepción y diagnóstico: perfiles ASTM A36/A572 con certificado Mill Test, evaluación del grado de oxidación inicial y registro fotográfico para trazabilidad del contrato.

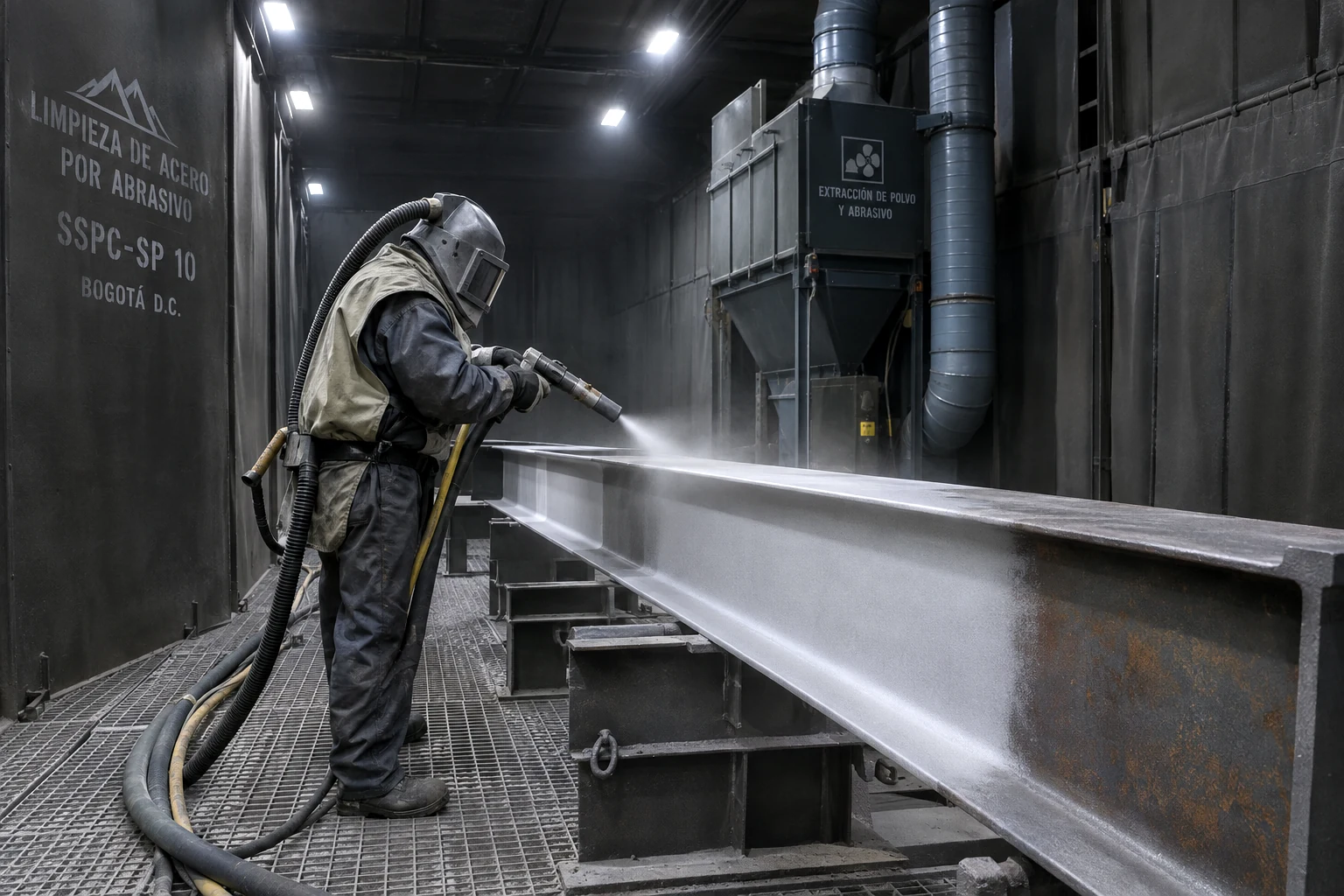

ETAPA 2 · GRANALLADO Sa 2½Ingeniería CertificadaChorro abrasivo SSPC-SP10: limpieza near-white metal con perfil de anclaje de 40-75 micras verificado con comparador ISO 8503, indispensable para la adherencia en clima húmedo.

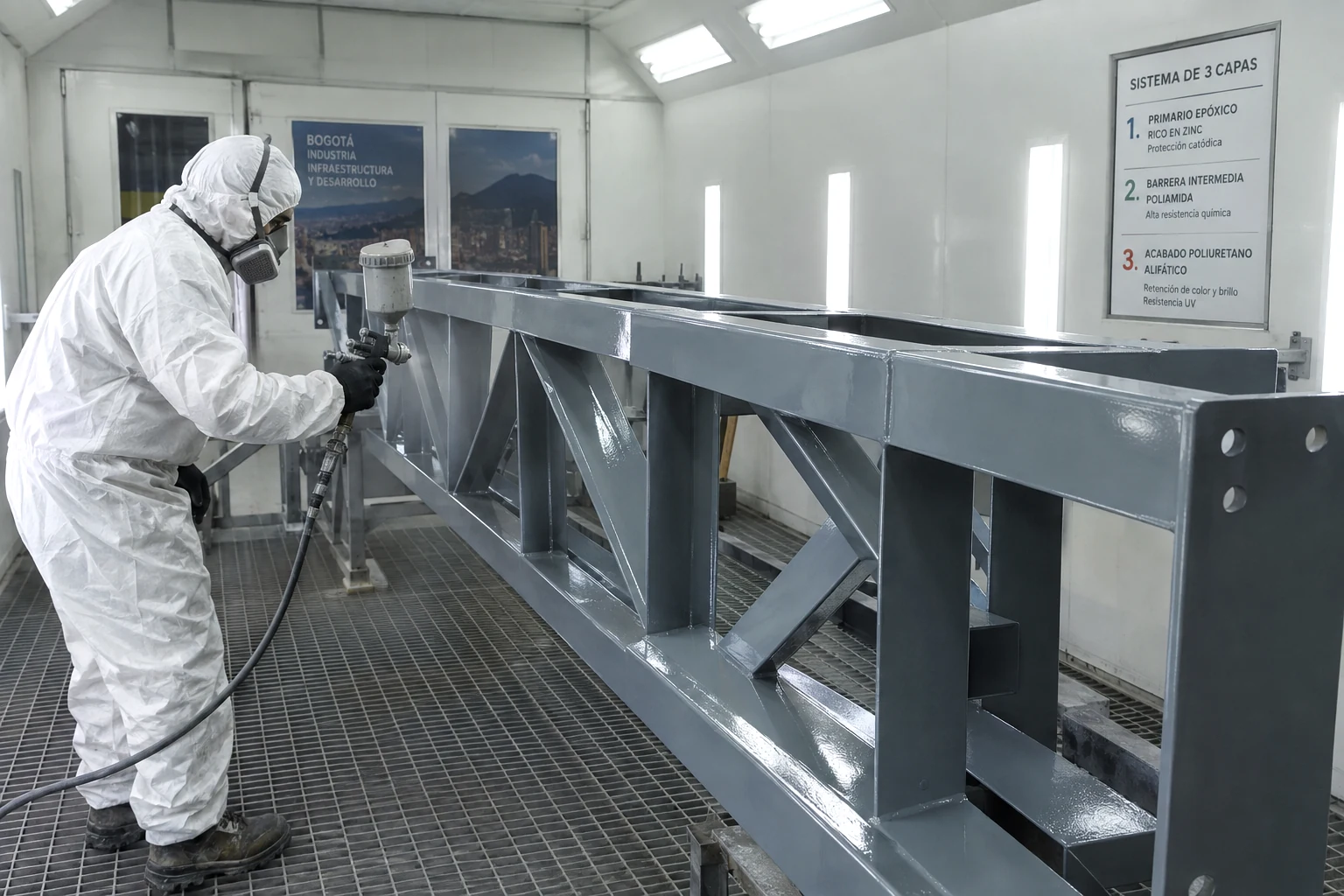

ETAPA 3 · ACABADO EPÓXICO + PUIngeniería CertificadaSistema 3 capas: primario epóxico rico en zinc + intermedio poliamida + esmalte poliuretano alifático. DFT total 7.5-10 mils medido y certificado por frente.
Galería: Soldadura, Perfiles y Montaje Estructural

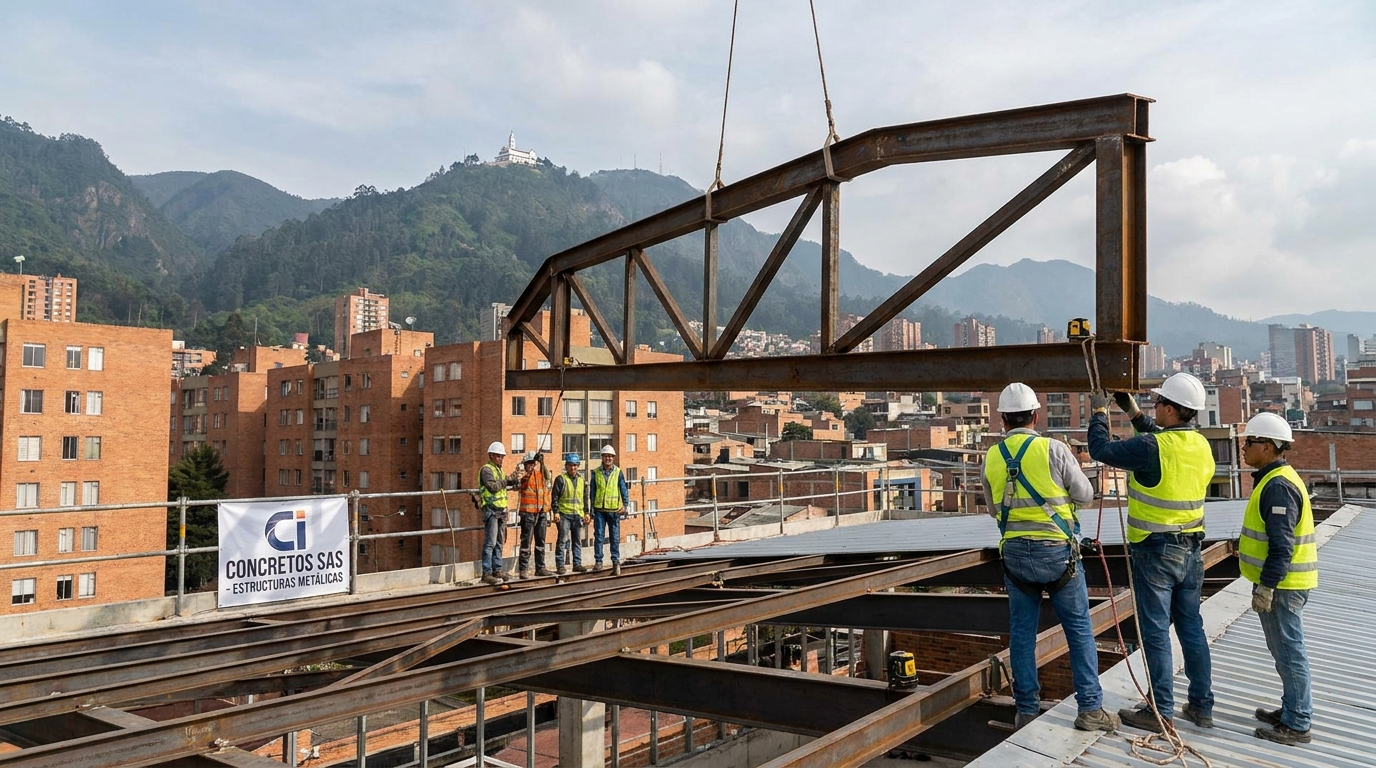

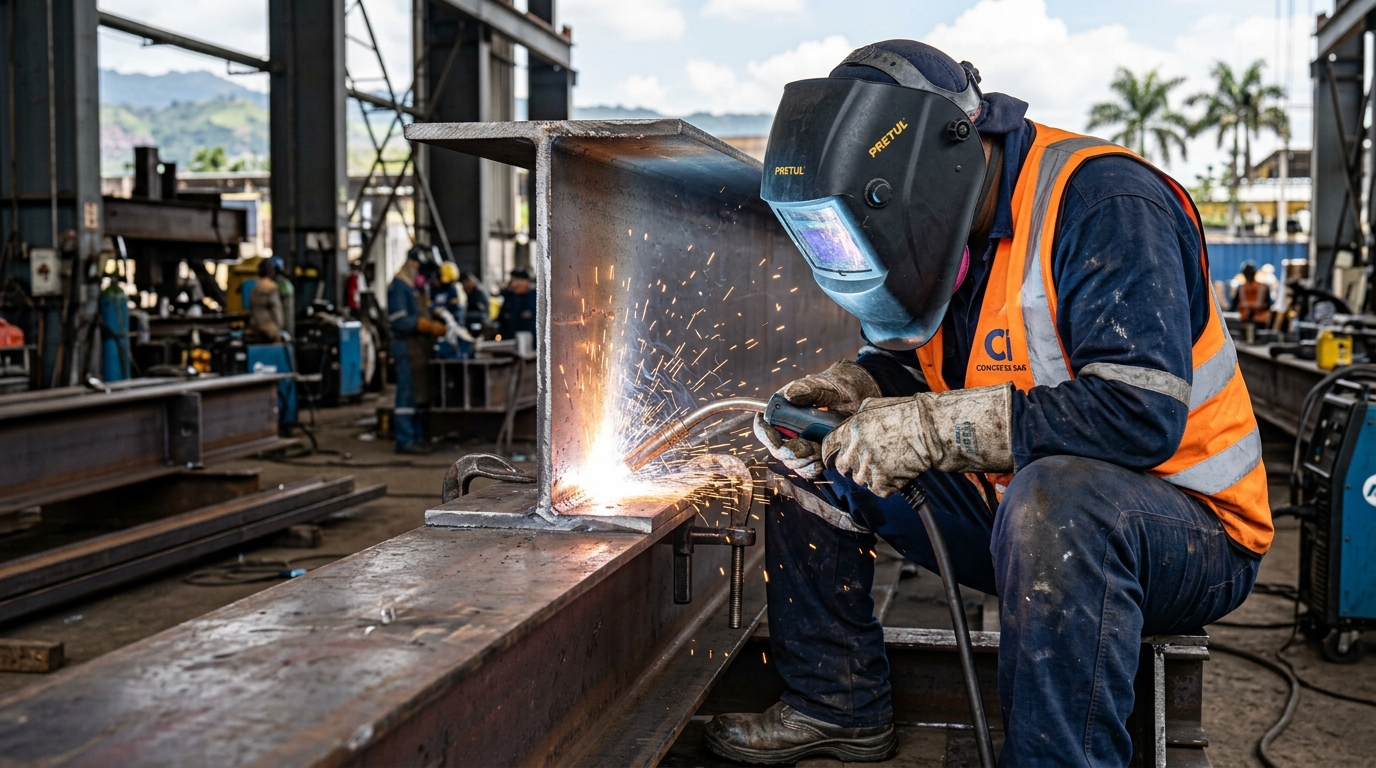

Evidencia fotográfica de nuestra capacidad de ejecución: uniones soldadas calificadas, guía y aplomado de columnas, conexión de vigas en altura y control END en frentes activos.
Ingeniería Certificada
Ingeniería Certificada
Ingeniería Certificada
Ingeniería CertificadaCimentación de Naves Metálicas en Suelos de Barranquilla y Atlántico
El Costa Caribe presenta un perfil geotécnico heterogéneo: rellenos antrópicos en el fondo de valle, suelos residuales de ladera en Puerto Colombia, Puerto Colombia y el corredor sur, y depósitos aluviales del río Barranquilla con niveles freáticos someros en Bello y Girardota. La clasificación sísmica de amenaza intermedia de Atlántico exige estructuras con capacidad de disipación de energía y cimentaciones que controlen asentamientos diferenciales.
La ventaja estructural del acero es decisiva en este contexto: al reducir hasta un 45% el peso propio frente a un pórtico de concreto equivalente, disminuye el cortante basal sísmico y la demanda sobre dados y pedestales. Diseñamos pedestales de concreto con pernos de anclaje ASTM A325/A325M embebidos con tolerancia de plantilla milimétrica, placas base dimensionadas por presión admisible del suelo y vigas de riostra perimetral que rigidizan el sistema de cimentación.
Para proyectos en laderas del Valle —particularmente en el corredor Barranquilla-Puerto Colombia (Galapa, La Ceja, El Carmen)— nuestro equipo evalúa la estabilidad de taludes y la interacción suelo-estructura ante sismo, coordinando con el geotecnista de obra los estudios de SPT/CPTU requeridos por la NSR-10 Título H. Suministramos además el concreto premezclado de cimentación, incluyendo suministro de concreto premezclado en Barranquilla sobre lámina steel deck con flota propia de mixers, garantizando trazabilidad de diseño desde el f’c del pedestal hasta el último cordón de soldadura.
Normas de Diseño, Fabricación y Montaje que Rigen cada Proyecto
Toda estructura CI CONCRETOS se rige por el marco técnico colombiano e internacional vigente. Esta matriz resume las normas aplicables y su función dentro del proyecto. La ejecución se complementa con nuestra división de obras civiles e infraestructura pesada y la división de carpintería metálica y estructuras livianas.
Reglamento Colombiano de Construcción Sismo Resistente NSR-10: cargas de diseño (Título B), requisitos sísmicos por zona de amenaza (Título A), diseño de estructuras de acero (Título F — basado en AISC 341/360) y estudios geotécnicos de cimentación (Título H).
Conexiones de momento precalificadas para pórticos especiales (DES) y de disipación moderada (DMO): nudos viga-columna verificados por ensayo cíclico, detalle de rigidizadores, continuidad de alas y paneles de corte.
Código estructural de soldadura: calificación de procedimientos WPS/PQR, soldadores calificados por proceso (SMAW, GMAW/MIG, FCAW), ensayos no destructivos de aceptación (UT, PT, MT) y requisitos sísmicos especiales D1.8 para juntas de demanda crítica.
Aceros de alta resistencia para perfiles principales (Fy = 345 MPa), trazabilidad por Mill Test Certificate de colada y pernos de alta resistencia ASTM A325/F3125 para uniones empernadas de corte y momento.
Preparación de superficie por granallado a metal casi blanco (Sa 2½), perfil de anclaje 50-75 micras, y esquemas epóxico + poliuretano según categoría de corrosividad ambiental C3-C5M.
Seguridad en trabajo en alturas para izajes y montaje: certificación de operarios, planes de rigging, líneas de vida y sistemas de protección contra caídas; sistema de gestión SST de la organización.
Aceros y Perfiles Según Función Estructural
Cada elemento del pórtico se especifica con la calidad de acero que exige su demanda. Todos los perfiles se reciben con Mill Test Certificate de colada y verificación dimensional en planta.
| Elemento | Calidad / Perfil | Aplicación típica | Control de calidad |
|---|---|---|---|
| Columnas y vigas principales | ASTM A572 Gr.50 / A992 · Perfiles W, HEA, IPE | Pórticos de momento, marcos de grandes luces, soportes de puente grúa | Mill Test + dimensional |
| Cerchas y armaduras | ASTM A36 / A500 Gr.B · Ángulos, tubos estructurales | Cubiertas reticulares de 20 a 45 m, entramados ligeros | Mill Test + visual 100% |
| Tensores y correas | ASTM A36 · Canales, perfiles C y Z galvanizados | Soporte de cubierta, arriostramientos de fachada y techo | Galvanizado por inmersión ASTM A123 |
| Pernos de anclaje y conexión | ASTM A325 / F3125 · ASTM A193 B7 | Uniones empernadas de corte y momento, platinas de conexión | Certificado de torque y rosca |
| Electrodos y aporte | AWS E70XX / ER70S-6 · AWS D1.1 | Cordones de penetración completa (CJP) y filetes calificados | WPS/PQR + END de aceptación |
Del Modelo BIM a la Entrega en Obra: 4 Etapas Controladas
Cada proyecto sigue un protocolo único de control documental y dimensional para proyectos del Costa Caribe y el corredor Barranquilla-Puerto Colombia.
Modelado BIM + Detallado
Modelo Tekla/Revit LOD 350, detección de interferencias MEP, generación de planos de fabricación y despiece automático con números de colada.
Corte y Prefabricación
Corte CNC por plasma/oxicorte, punzonado y taladrado de platinas, pre-armado en taller con verificación dimensional de tolerancias AISC.
Tratamiento Superficial
Granallado SSPC-SP 10 / ISO 8501-1 Sa 2½ a metal casi blanco, primario epóxico rico en zinc (75 micras), intermedio epóxico y acabado poliuretano alifático UV.
Montaje e Izaje Certificado
Plan de rigging por pieza, grúas telescópicas con operario certificado, plomos y niveles topográficos por eje, torqueo de conexiones y entrega con dosier de calidad.
Acero Estructural vs. Concreto Reforzado: la Diferencia en Atlántico
Para proyectos industriales en Atlántico, la elección del sistema estructural define el costo total del ciclo de vida, la velocidad de ejecución y el desempeño sísmico. Consulte nuestro portafolio de proyectos industriales ejecutados.
| Criterio | Concreto reforzado | Acero estructural CI CONCRETOS |
|---|---|---|
| Peso propio de la estructura | Alto (demanda sísmica mayor) | Hasta 45% menor — reduce cortante basal y cimentación |
| Tiempo de ejecución de una nave de 1.000 m² | 4 a 6 meses (cure y formaleta) | 8 a 10 semanas: prefabricación paralela a la obra civil |
| Luces libres sin columnas intermedias | Limitadas (12-18 m con vigas grandes) | Cerchas y pórticos de 30 a 45 m sin apoyos |
| Flexibilidad para ampliaciones | Demolición parcial, alto costo | Uniones empernadas desarmables y ampliables en planta |
| Comportamiento ante sismo (amenaza intermedia) | Pórticos de concreto requieren mayor sección y refuerzo | Disipación controlada DMO/DES, ductilidad inherente del material |
| Humedad y mantenimiento en el Costa Caribe | Fisuración, eflorescencia, alto mantenimiento | Esquema epóxico + PU alifático con inspección programada |
FAQ: Estructuras Metálicas en Barranquilla
¿Cuánto tiempo toma fabricar y montar una estructura metálica en el Costa Caribe? add
Para una nave industrial de 800 a 1.500 m² en Barranquilla, el ciclo completo toma entre 4 y 7 semanas: 2-3 semanas de prefabricación en planta (corte CNC, armado y pintura) y 2-3 semanas de montaje en sitio con grúas certificadas, incluyendo la logística de acceso en el Valle y el corredor Barranquilla-Puerto Colombia.
¿Cómo garantizan el cumplimiento NSR-10 en zona de amenaza sísmica intermedia con vientos de diseño exigentes por exposición costera? add
Atlántico se clasifica como zona de amenaza sísmica intermedia con vientos de diseño exigentes por exposición costera; diseñamos bajo NSR-10 Títulos A y F con pórticos de disipación moderada (DMO) o especial (DES), controlando derivas y efectos P-Delta. Todas las conexiones siguen nudos precalificados AISC 358 y las soldaduras se califican bajo AWS D1.1 con END de aceptación.
¿Cuál es el costo por metro cuadrado o por kilo de estructura metálica en Barranquilla? add
El precio por kilo de acero estructural montado se desglosa según el peso de perfiles IPE/HEA, la clase de pernos ASTM A325/A490, la complejidad de izaje con grúa y el esquema de pintura anticorrosiva. Como referencia 2026, una estructura metálica instalada oscila entre $170.000 y $380.000 COP por m², equivalente a $12.500 – $17.500 COP por kilo de acero según tipología (bodega, mezanine, cubierta o puente grúa), altura, luces libres y esquema anticorrosivo requerido para el ambiente marino de la Costa Caribe.
¿Qué requisitos de cimentación necesita una nave metálica en suelos de Barranquilla? add
La ligereza del acero reduce hasta 45% el cortante basal sobre la cimentación frente al concreto tradicional — ventaja clave en laderas del Costa Caribe. Diseñamos dados y pedestales con pernos de anclaje ASTM A325 y suministramos el concreto premezclado de cimentación con nuestra propia flota de mixers, integrando obra civil y estructura en un solo contrato.
¿Emiten certificados de calidad y trazabilidad del acero en Barranquilla?add
Sí. Cada perfil estructural se entrega con su Mill Test Certificate de colada (ASTM A572/A992), y las soldaduras críticas se documentan con informes END (UT/PT) firmados por inspector nivel II. Las memorias de cálculo y planos récord van firmadas por ingeniero estructural colegiado para trámite ante Curaduría Urbana. Puede iniciar la radicación técnica de planos y licitaciones desde nuestro canal de contacto. Documentos para curaduría de Barranquilla o municipios del Área Metropolitana.
¿Fabrican estructuras para proyectos en Galapa, Malambo y el corredor Barranquilla-Puerto Colombia?add
Sí. Mantenemos operación logística permanente hacia el Oriente: cama baja con permisos de carga extradimensionada por Vía 40 / corredor portuario y vía Las Palmas, montaje con grúas telescópicas propias y cuadrillas certificadas Res. 4272. Atendemos naves logísticas, centros de distribución y cubiertas agroindustriales en Galapa, Malambo, La Ceja, El Carmen y Marinilla.
¿Qué documentación entrega CI CONCRETOS para curaduría en Barranquilla?add
Entregamos paquete técnico completo: memorias de cálculo estructural firmadas por ingeniero colegiado, planos de fabricación y montaje, especificaciones de materiales (MTC), certificados WPS/PQR de soldadura y dosier de calidad de obra civil cuando suministramos la cimentación.
¿Pueden intervenir una estructura existente para ampliarla o reforzarla?add
Sí. Realizamos refuerzo de naves existentes en operación: duplicación de mezzanines, adición de vigas carril para nuevos puentes grúa, rigidización de cerchas y refuerzo de columnas bajo cargas incrementadas, con análisis de la estructura existente según NSR-10.
¿Trabajan con aseguradoras y exigen pólizas de calidad?add
Operamos bajo esquemas de aseguramiento completos: póliza de cumplimiento de contrato, responsabilidad civil extracontractual durante montaje y garantía de calidad de la estructura según Ley 80 y normativa de contratación. Para proyectos en el Costa Caribe y el Oriente emitimos certificados de estabilidad y dosier técnico que facilitan el trámite de licencias ante curaduría y la asegurabilidad de la nave.
Sectores Industriales Atendidos en Barranquilla y Atlántico
Atendemos el parque industrial del Área Metropolitana del Costa Caribe y el corredor Barranquilla-Puerto Colombia: centros de distribución y bodegas logísticas en Galapa y Malambo, plantas de manufactura en Soledad y Puerto Colombia, naves agroindustriales en el corredor de Marinilla y La Ceja, mezzanines productivos en Puerto Colombia y La Estrella, cubiertas deportivas e institucionales en Barranquilla y Bello, y estructuras para el sector textil, alimentos, farma y autopartes que concentran la demanda industrial de la región.
Todos los proyectos incluyen dosier de calidad documentado, supervisión de montaje por ingeniero residente y garantía escrita de la estructura y del esquema anticorrosivo según categoría ambiental del sitio.
¿Listo para cotizar su estructura metálica en Barranquilla?
Envíe sus planos DWG, IFC o el metrado estimado de su proyecto. Un ingeniero calculista evalúa la tipología y entrega propuesta formal con desglose de APU en menos de 24 horas hábiles. Cobertura completa del Costa Caribe y corredor Barranquilla-Puerto Colombia.
