El estricto control de calidad del concreto en estado fresco y endurecido representa la salvaguarda estructural de toda obra civil en Colombia. En CI CONCRETOS S.A.S. aplicamos la cadena completa de protocolos — Cono de Abrams a pie de mixer, muestreo normalizado de cilindros, curado de laboratorio y rotura a compresión — para que cada m³ despachado llegue con evidencia metrológica bajo NTC y cumpla los criterios de aceptación de la NSR-10.
MÓDULO 1 · Ensayos en Concreto Fresco a Pie de Mixer
Asentamiento por Cono de Abrams (NTC 396 / ASTM C143)
El slump es el primer control de aceptación en descarga. El cono se llena en tres capas, se apisona 25 veces por capa y se mide el descenso de la masa fresca al retirar el molde. Los rangos admisibles dependen del método de vaciado:
| Método de colocación | Slump admisible | Nota técnica |
|---|---|---|
| Descarga directa por canaleta | 4″ – 6″ (10–15 cm) | Consistencia plástica estándar para losas y fundiciones a nivel |
| Bombeo (estacionaria o pluma) | 6″ – 8″ (15–20 cm) | Mayor fluidez lograda con superplastificante, nunca con agua extra |
Prohibición tajante: jamás se debe agregar agua en la canaleta del mixer para «ablandar» el concreto. Cada litro adicional rompe la relación agua/cemento de diseño y degrada la resistencia final. Si el slump llegó bajo, el ajuste correcto es aditivo plastificante dosificado — no agua.
Qué revela el slump más allá de la fluidez
El Cono de Abrams también es un detector de problemas: un slump que cae en forma de corte (una cara baja limpia) indica mezcla cohesiva pero deficiente en plasticidad; un colapso total advierte sobre-dosificación de agua o segregación inminente; y un cono que mantiene forma de «sombrero» con borde intacto señala mezcla sana. El ensayo dura menos de 5 minutos y es la primera línea de defensa contra un batch fuera de especificación.
Temperatura de la masa fresca (NTC 3357 / ASTM C1064)
El concreto debe llegar entre 10°C y 32°C. Por encima de ese techo la hidratación se acelera, la ventana de trabajabilidad se cierra antes de tiempo y aumenta el riesgo de fisuración térmica en vaciados masivos. En clima cálido la planta compensa con agua fría, agregados sombreados o retardantes dosificados.
Rendimiento volumétrico y masa unitaria (NTC 1926)
La masa unitaria verifica que el m³ entregado contiene la dosificación declarada: un concreto de 3000 PSI pesa típicamente ~2.300–2.400 kg/m³. Desviaciones sistemáticas del peso teórico delatan aire atrapado excesivo o dosificación deficiente.
¿Necesita ensayos de slump y probetas en su despacho?
Coordinamos toma de muestras y laboratorio certificado.
MÓDULO 2 · Protocolo Normalizado de Muestreo (NTC 550 / ASTM C31)
Frecuencia de toma de muestras
La NSR-10 (capítulo C.5.6) fija la frecuencia mínima: un juego de cilindros por cada 50 m³ vaciados o por cada 200 m² de losa estructural, lo que ocurra primero. En despachos residenciales de 8–16 m³ basta un juego por viaje; en vaciados masivos se programa la toma por cada fracción de 50 m³.
Procedimiento de moldeo de cilindros
Las probetas se moldean en cilindros estándar de 15 × 30 cm (o 10 × 20 cm según el tamaño máximo del agregado), llenando en 3 capas homogéneas con 25 golpes por capa usando varilla lisa de 5/8″ con punta semiesférica, distribuidos uniformemente. Se termina con golpeteo exterior del molde con mazo de goma para cerrar los huecos de consolidación y se enrasea la superficie.
Las primeras 24 horas críticas
Entre el moldeo y el desmolde los cilindros quedan en obra: deben protegerse de radiación solar directa, vibraciones, viento y heladas, tapados con su tapa o plástico húmedo. Una probeta mal curada en sus primeras horas arroja resistencias artificialmente bajas a 28 días — falla del muestreo, no del concreto.
MÓDULO 3 · Curado de Laboratorio y Cadena de Custodia
El desmolde se realiza a las 24 horas (± 8 h) y el traslado al laboratorio se hace en cajas acolchadas o húmedas para evitar la microfisuración por golpes — un cilindro fisurado en tránsito ensaya por debajo de su resistencia real.

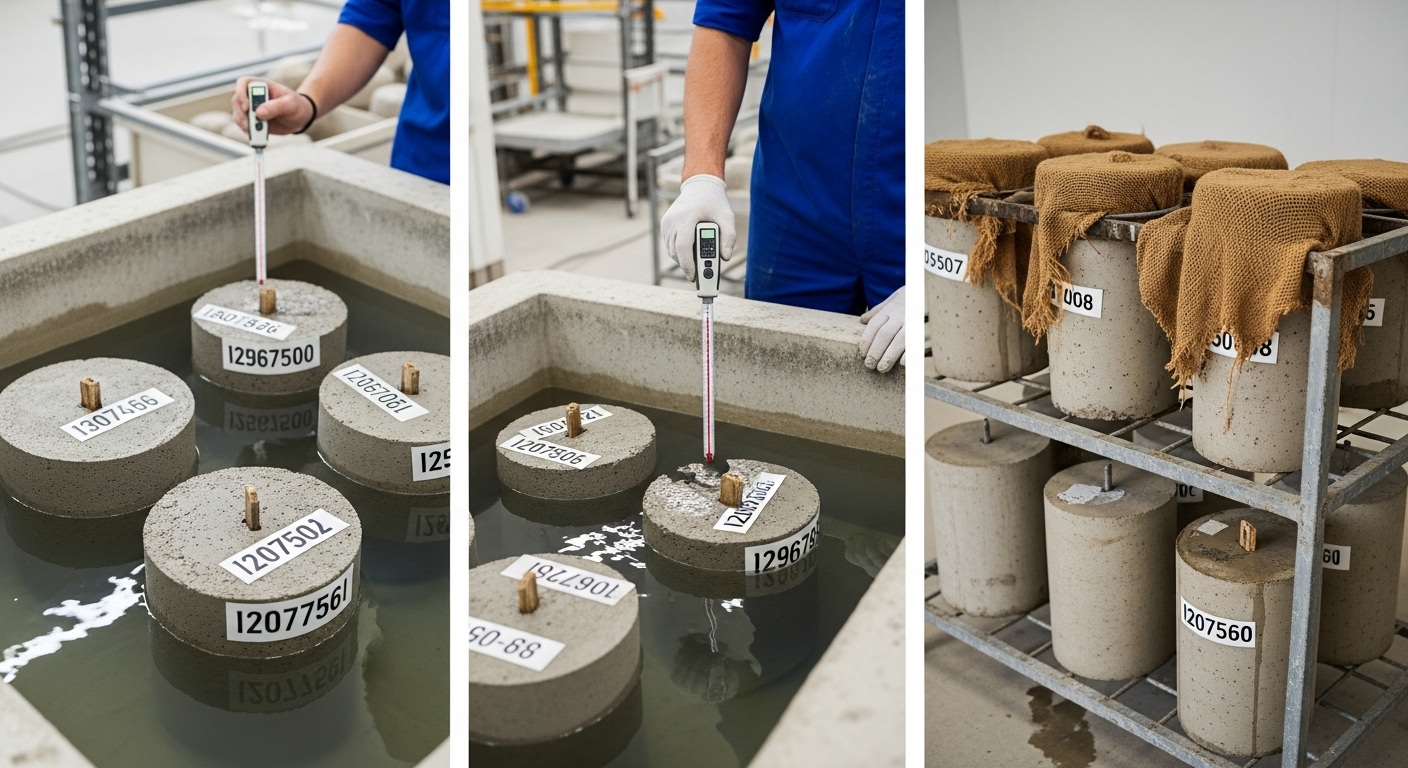

En laboratorio, las probetas se sumergen en piscina de curado con agua saturada en hidróxido de calcio (cal) a 23°C ± 2°C. La saturación de cal evita la lixiviación del cemento: si el agua fuera «limpia», disolvería el Ca(OH)₂ del concreto y debilitaría la probeta. Esta cadena de custodia — moldeo documentado, curado normado, ensayo fechado — es lo que hace al resultado defendible ante interventoría.
MÓDULO 4 · Ensayos Mecánicos a Compresión Axial (NTC 673 / ASTM C39)
La rotura se realiza en prensa hidráulica digital calibrada, con las caras del cilindro previamente cabeceadas con almohadillas de neopreno o compuesto de azufre (NTC 504) para garantizar carga axial uniforme — sin cabeceo, la rotura es por aplastamiento excéntrico y el resultado queda invalidado.
| Edad de ensayo | Resistencia esperada sobre f’c de diseño | Uso del resultado |
|---|---|---|
| 7 días | 65% – 75% | Alerta temprana: detecta mezclas deficientes mientras aún es posible actuar |
| 14 días | 85% – 90% | Confirmación de la curva de ganancia |
| 28 días | ≥ 100% | Cumplimiento contractual y estructural |
Un resultado bajo a 7 días es una señal de alarma que permite revisar el batch, la dosificación o el curado antes del hito de 28 días — por eso el control es continuo, no un solo ensayo final.
Interpretación de la curva: qué dice cada punto
La ganancia de resistencia del concreto sigue una curva logarítmica predecible: si a 7 días una probeta de 3000 PSI (21 MPa) reporta menos del 60% (≈12.6 MPa), la mezcla probablemente llegó con exceso de agua o cemento insuficiente; si a 28 días el resultado cae entre 85% y 99% del f’c, el incumplimiento es marginal y la evaluación estadística de la NSR-10 puede aun así aceptarlo si el promedio de tres ensayos compensa; pero un resultado por debajo del umbral de 3.5 MPa bajo el f’c obliga a investigación patológica formal del elemento.
MÓDULO 5 · Evaluación Estadística y Criterios de Rechazo (NSR-10 Título C)
Cuando un ensayo reporta resistencia baja, la NSR-10 capítulo C.5 define si el concreto se acepta o se investiga. El criterio de aceptación estadístico es doble y ambas condiciones deben cumplirse:
- El promedio de cada 3 ensayos consecutivos debe ser igual o superior al f’c de diseño.
- Ningún ensayo individual puede quedar por debajo del f’c en más de 3.5 MPa (500 PSI).
Si alguna condición falla, se abre investigación de patología antes de condenar el elemento:
- Esclerometría (NTC 3692 / ASTM C805): martillo de rebote para mapa de dureza superficial — rápido, no destructivo.
- Pulso ultrasónico: velocidad de onda a través del elemento para detectar zonas de baja densidad o fisuración interna.
- Núcleos diamantados (NTC 3658 / ASTM C42): extracción de testigos del elemento real para rotura directa — la prueba definitiva que refleja el concreto colocado y curado en obra.
Solo cuando los núcleos confirman déficit estructural se evalúan refuerzos o demoliciones — la gran mayoría de «fallas de laboratorio» se resuelven como errores de muestreo o curado de probetas, no del elemento.
MÓDULO 6 · Trazabilidad y Expediente para Curaduría e Interventoría
El control de calidad culmina en el expediente documental que sustenta la obra ante curaduría, interventoría y aseguradoras:
- Remisión oficial de planta por cada camión mixer: dosificación, volumen, f’c, slump de salida y hora de carga.
- Registro de muestreo con identificación de batch, ubicación del vaciado y responsable.
- Informe formal de laboratorio de las roturas a 7 y 28 días, con firma de ingeniero civil/patólogo y sello del laboratorio.
Este paquete es el que permite liquidar obra, responder ante un reclamo de calidad y demostrar cumplimiento NSR-10 en entrega de proyecto. Con mezcla manual este expediente simplemente no existe.
MÓDULO 7 · Patologías Comunes que el Control Detecta a Tiempo
El programa de ensayos existe porque ciertas fallas son prevenibles si se detectan en la ventana correcta:
- Segregación: la grava se separa de la pasta por exceso de agua o caída libre mayor a 1.5 m. Se detecta en el slump colapsado y en la descarga heterogénea; se previene con dosificación correcta y descarga controlada.
- Exudación (bleeding) excesiva: agua que sube a la superficie del vaciado recién colocado dejando canales débiles. Relacionada con sobre-agua; se controla con a/c correcta y curado inmediato.
- Fisuración plástica: grietas en las primeras horas por evaporación rápida en clima cálido o viento. Se previene con protección solar, curado húmedo inmediato y temperatura de masa controlada (Módulo 1).
- Baja resistencia de probeta: la alarma de los 7 días permite revisar dosificación, curado de cilindros y procedimiento de muestreo antes del dictamen de 28 días.
- Junta fría por interrupción del despacho: descontinuidad estructural cuando un viaje se demora. Se previene con programación escalonada y margen de la ventana NTC.
MÓDULO 8 · Responsabilidades: Planta, Obra y Laboratorio
El control de calidad es un sistema de tres actores con límites claros: la planta responde por la dosificación, la homogeneidad y la remisión veraz; la obra responde por el vaciado correcto, el vibrado adecuado, el curado del elemento y el cuidado de las probetas en sus primeras 24 horas; y el laboratorio responde por el curado normado y la rotura calibrada con informe firmado. Cuando aparece una resistencia baja, esa división de responsabilidades es lo que permite trazar el origen — una falla de probeta mal curada no implica un concreto malo, y un batch mal dosificado no se oculta detrás de un error de muestreo. La trazabilidad separa cada variable.
Un apunte de contexto que pocos contratistas valoran: el costo del programa completo de control — slump por viaje, probetas, curado de laboratorio e informe — representa una fracción mínima del valor del vaciado, mientras que una sola investigación patológica por núcleos diamantados o una demolición de elemento cuestionado supera años de ensayos preventivos. La metrología no es un gasto administrativo: es el seguro técnico más barato de la obra.
